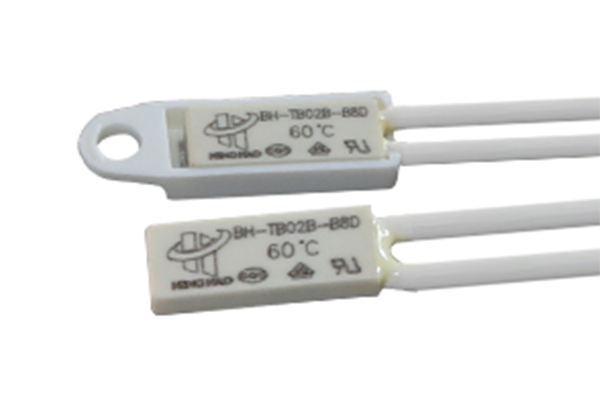

TB02-BB8D热保护器，TB02-BB8D温度开关
（1）TB02B-BB8D系列电压电流：DC-12V/4A; DC-24V/3A; AC-125V/3A; AC-250V/2A
（2）触点形式：常开、常闭
（3）接触电阻：<50 mΩ
（4）动作温度范围：35~150度
B02-BB8D温度开关系列工作原理
TB02-BB8D热保护器是由导热塑料外壳，焊有银合金触点的双金属元件、导电支架、绝缘固定座、静触片及耐热导线等元件组成。电流通过有阻抗的双金属元件，遇非正常工作时，随电流增大或周围温度升高至设定温度值时，双金属元件迅速动作，打开触点，切断电路。当装置冷却到安全工作温度时，触点自动闭合，恢复正常工作状态。
TB02-BB8D热保护器应用范围
(1)塑封电机灯具(2)电池组(3)真空清洗机(4)PC板(5)变压器(6)家用电器(7)散热风扇(8)水泵(9)电加热器具(10)镇流器
TB02-BB8D温控器产品优势
(1)体积小，便于安装
(2)低内阻，<30 mΩ
(3)速动型双金属片，反应灵敏速度快
(4)寿命高达10000次以上
(5)防真空浸漆工艺泄漏
(6)电流温度双重保护
(7)引线可根据要求定制
(8)可替代SENSATA 4MM／6MM，PEPI，ISUZU IP405／505等进口产品
TB02-BB8D热保护器结构图
|
|
||||||||||||||||||
TB02-BB8D温度开关动作和复位温度参数表
|
代码 |
动作温度 |
复位温度 |
代码 |
动作温度 |
复位温度 |
|
030 |
30+-3℃ |
≥20℃ |
095 |
95+-5℃ |
70+-15℃ |
|
035 |
35+-3.5℃ |
≥25℃ |
100 |
100+-5℃ |
70+-15℃ |
|
040 |
40+-4℃ |
≥30℃ |
105 |
105+-5℃ |
75+-15℃ |
|
045 |
45+-4.5℃ |
≥33℃ |
110 |
110+-5℃ |
75+-15℃ |
|
050 |
50+-5℃ |
≥35℃ |
115 |
115+-5℃ |
80+-15℃ |
|
055 |
55+-5℃ |
42+-6℃ |
120 |
120+-5℃ |
85+-15℃ |
|
060 |
60+-5℃ |
45+-8℃ |
125 |
125+-5℃ |
85+-15℃ |
|
065 |
65+-5℃ |
48+-10℃ |
130 |
130+-5℃ |
90+-15℃ |
|
070 |
70+-5℃ |
50+-12℃ |
135 |
135+-5℃ |
95+-15℃ |
|
075 |
75+-5℃ |
53+-14℃ |
140 |
140+-5℃ |
100+-15℃ |
|
080 |
80+-5℃ |
55+-15℃ |
145 |
145+-5℃ |
100+-15℃ |
|
085 |
85+-5℃ |
60+-15℃ |
150 |
150+-5℃ |
105+-15℃ |
|
090 |
90+-5℃ |
65+-15℃ |
155 |
155+-5℃ |
110+-15℃ |
